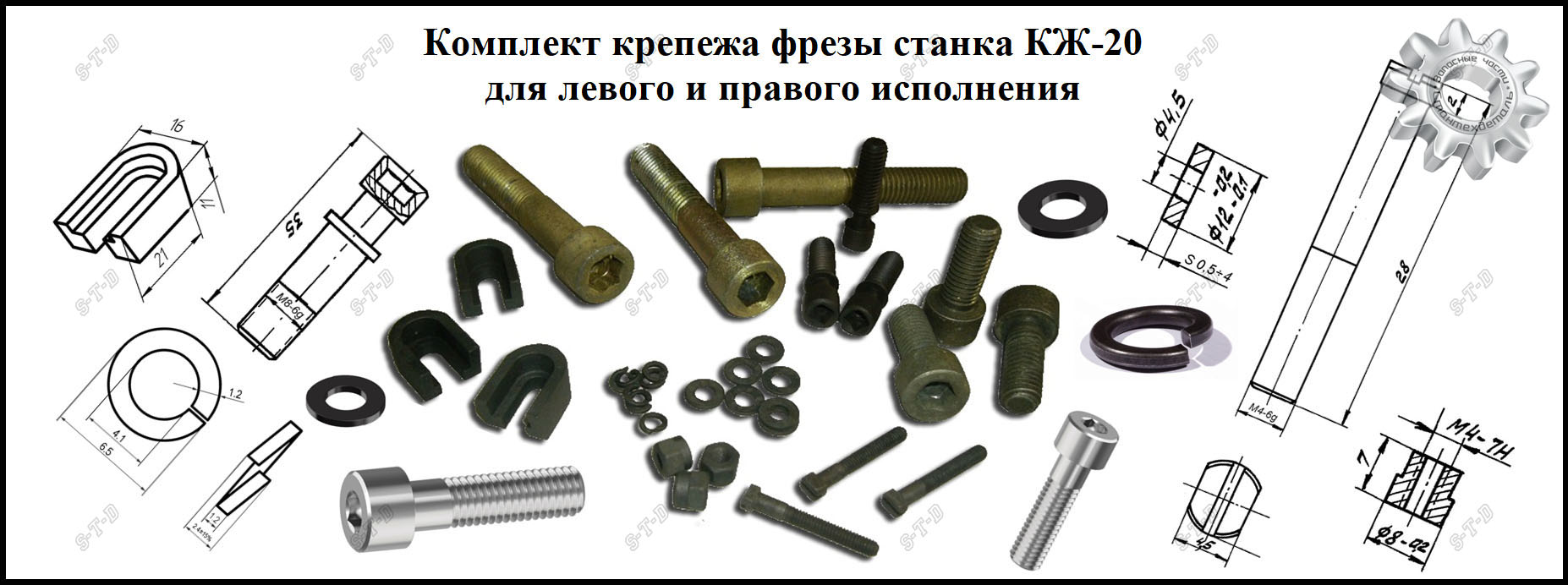

Комплект крепежа, крепежных изделий, метизов фрезы КЖ20 / КЖ-20 для левого и правого исполнения
|
Позиция см. общий вид |
№ чертежа | Наименование | Кол-во, шт. |
| 16. | КС-134-07 | Сухарь (клин) *1 | 80 |
| 17. | КС-134-08 | Прокладка (шайба) компенсационная Ø10, S 0.5÷4.5 мм | 714 |
| 18. | КС-134-09 | Винт М4х28 специальный | 260 |
| 19. | КС-134-10 | Гайка М4 специальная | 260 |
| 20. | КС-134-11 | Винт М8х18 специальный *2 | 80 |
| Нормальные детали | |||
| ГОСТ 642-70 | Шайба пружинная 4.65Г | 260 | |
| ГОСТ 11738-72 | Винт М10х25 | 40 | |
| ОСТ 2 К22-6-77 | Винт М12х20 | 20 | |
| ГОСТ 11738-72 | Винт М12х80 | 40 | |
| *1, 2 Кол-во прижимных сухарей (клиньев) и специальных винтов
в зависимости от исполнения корпуса: — на 30 крепежных отверстий; — на 40 крепежных отверстий. |
|||
